M2 MIX33 - Art. 54

MODULO A 2 VIE CON VALVOLA MISCELATRICE A 3 VIE CON BY-PASS INTEGRATO
Isolamento specifico per raffrescamento

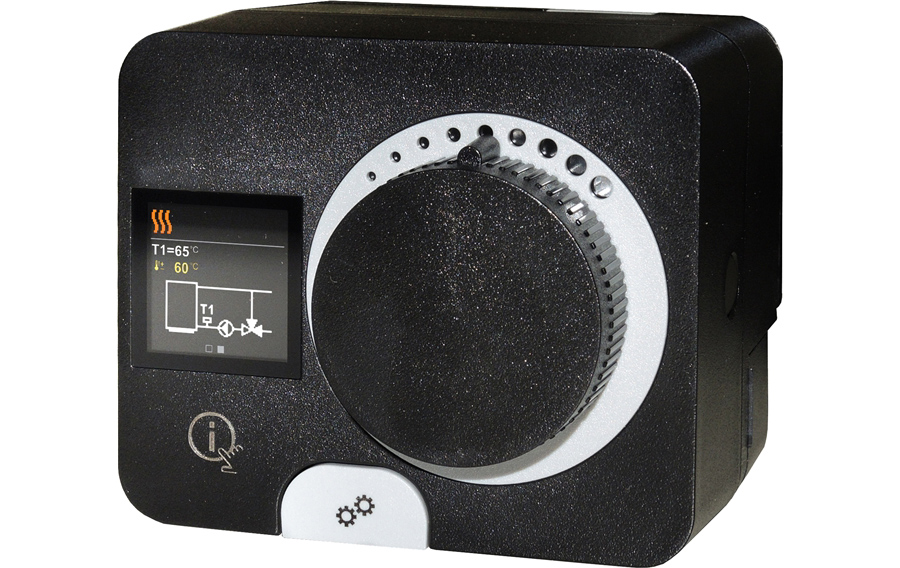

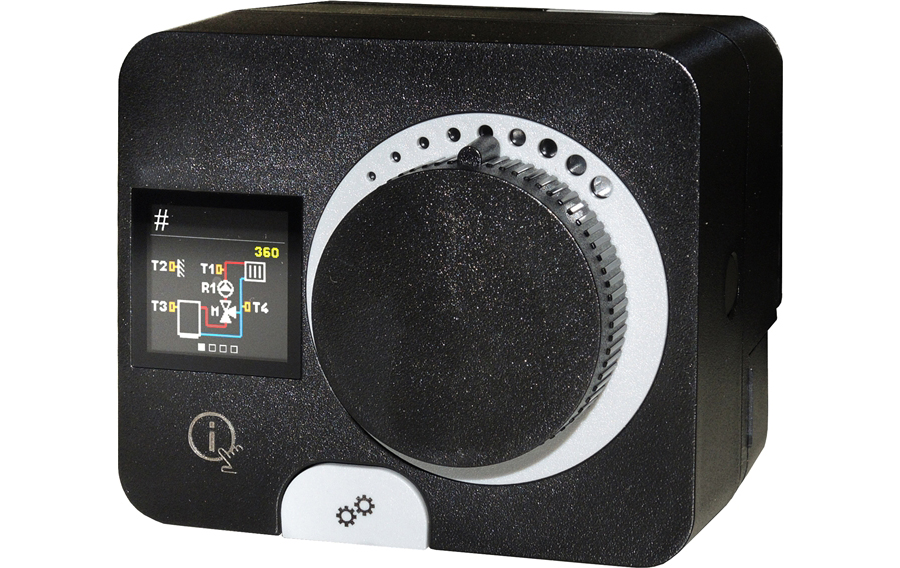

Servomotore non incluso: è necessario abbinare un modello scelto tra quelli disponibili a catalogo: M21D, M41D, M51D, ACD10, ACD20, AHD20.

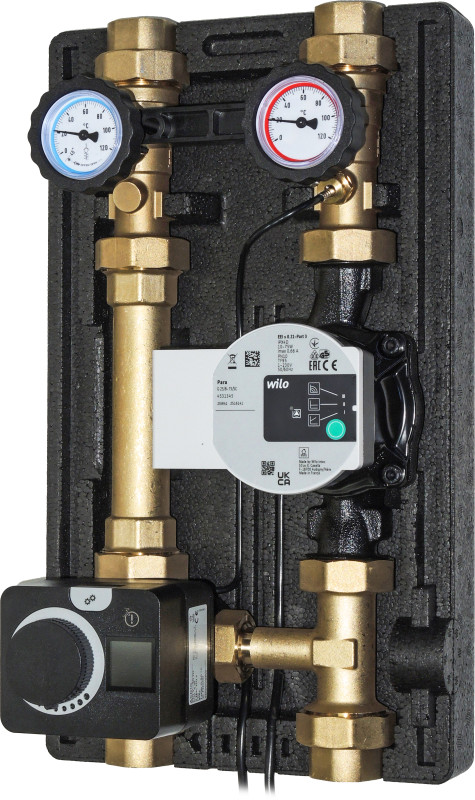

Il gruppo per circolatori da 1” (180 mm) consiste di:

Andata

• Connessione.
• Raccordo a T per valvola miscelatrice.
• Circolatore sincrono ad alta efficienza precablato.
• Valvola a sfera flangiata con portasonda ø 6 mm e maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
• Connessione.

Ritorno

• Connessione
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Valvola miscelatrice a 3 vie motorizzabile, con by-pass regolabile. Mediante il by-pass (registrabile frontalmente) è possibile miscelare alla mandata una quantità d’acqua, proveniente dal ritorno dell’impianto.
• Connessione.

Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 250x428x154 mm).
PN 10, temperatura massima 95°C.
Connessioni esterne disponibili: 1” Femmina.

CAMPO D’IMPIEGO IN RAFFRESCAMENTO
Per potenze fino a 13 kW (con ∆t 5 K) e portata massima di 2200 l/h. Valore Kvs: 7,0. Dati indicativi calcolati con il circolatore di prevalenza 8 m. Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nella sezione tecnica del catalogo.

Codice 1”: 20354B-M33-(P6/P8)

Circolatori disponibili:
Wilo Para 25/6 SC (P6)
Wilo Para 25/8 SC (P8)

M2 MIX3
MODULO A 2 VIE CON VALVOLA MISCELATRICE A 3 VIE
Modello analogo all’ M2 MIX33 ma senza la valvola by-pass integrata nella miscelatrice. Kvs 6,0.

Codice 1”: 20354B-M3-(P6/P8)

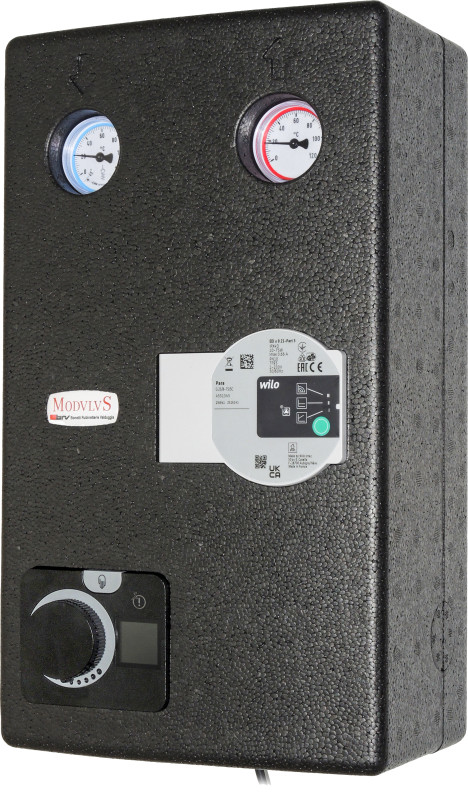

Famiglia di moduli idraulici ModvlvS con isolamento concepito per l’impiego in sistemi di raffrescamento. La coibentazione ermetica in PPE ad alta densità previene la formazione della condensa interna, impedendo che una circolazione indesiderata dell’aria porti umidità all’interno. L’impiego di un isolamento specifico per raffrescamento evita condensa e gocciolamenti. Protegge l’impianto e l’ambiente circostante, garantisce efficienza e affidabilità nel tempo, agevola la manutenzione e migliora l’igiene.

• Isolamento con aperture aderenti ai profili della componentistica.
• Pozzetto portasonda sul ramo di mandata.
• Tutte le connessioni sono a bocchettone e allineate alla coibentazione, per facilità di montaggio e isolamento delle tubazioni.
• Nessun dettaglio è trascurato: anche le uscite dei cavi sono otturate: si liberano solo in caso di utilizzo.
• La speciale conformazione all’interno della coibentazione convoglia eventuali residui di condensa lontano da punti critici e cablaggi.
• I circolatori hanno il corpo verniciato in cataforesi.
