M2 MIX3 Energy DN20

Modulo diretto a 2 vie predisposto per l’inserimento di un contabilizzatore di energia

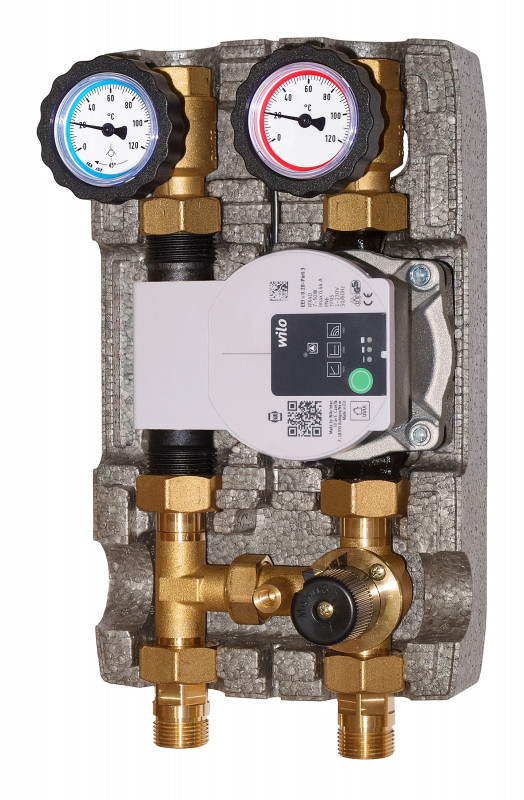

Il gruppo per circolatori da 1/2” (130 mm) consiste di:

Andata
• Connessione.
• Valvola a sfera flangiata con maniglia a T.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata a tre vie con maniglia porta termometro (termometro
con anello rosso; 0°C-120°C). La terza via M10x1 consente l’inserimento
ad immersione e la piombatura d i una sonda ø5x45 mm.

Ritorno
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar integrata nella
sfera, provvista di maniglia porta termometro (termometro con anello
blu; 0°C-120°C). La valvola di non ritorno può essere esclusa ruotando la
maniglia di 45°.
• Tronchetto plastico 1”x130 mm che deve essere rimosso, dopo la pulizia
dell’impianto, per inserire il contabilizzatore di energia.
• Valvola a sfera flangiata con maniglia a T.
• Connessione.

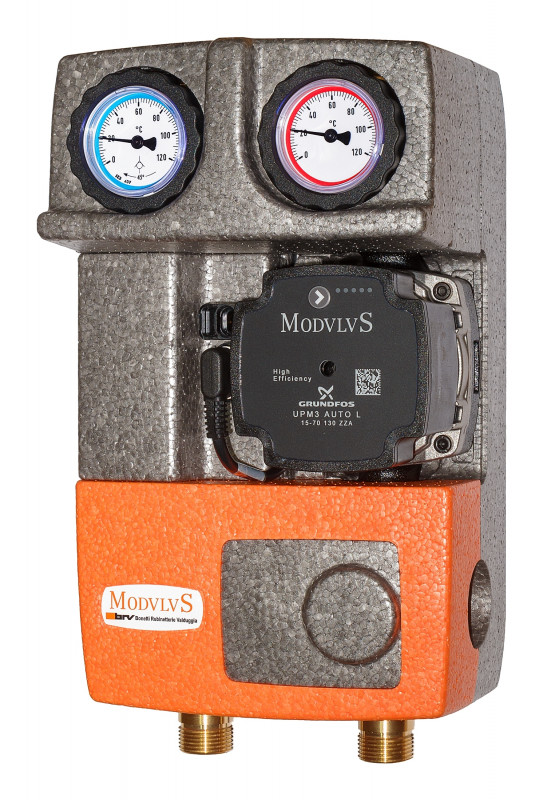

Interasse 90 mm. Box di isolamento in PPE (Dimensioni: 180x302x142 mm).
PN 10, temperatura massima 90°C.
Connessioni: al generatore o collettore con codolo girevole 3/4” Maschio.
Verso l’utenza 3/4” Femmina.

CAMPO D’IMPIEGO
Per potenze fino a 35 kW (con Δt 20 K) e portata massima di 1500 l/h (*).
Valore Kvs: 6,0 (*).
Dati indicativi calcolati con un circolatore di prevalenza 6 m. Per un dimensionamento
preciso o per portate superiori fare riferimento al diagramma.
(*) Dati relativi al modulo senza il contabilizzatore installato.

Codice: 202518-20
Con circolatore: 202518-(P6/A6/P8)-20

Circolatori disponibili:
Wilo Para 15/6 SC (P6)
Grundfos UPM3S Auto 15-60 (A6)
Wilo Para 15/8 SC (P8)

Contabilizzatori installabili:
DN20 - 1” x 130 Qn 2,5 (20)
