M2 FIX3 Energy DN20

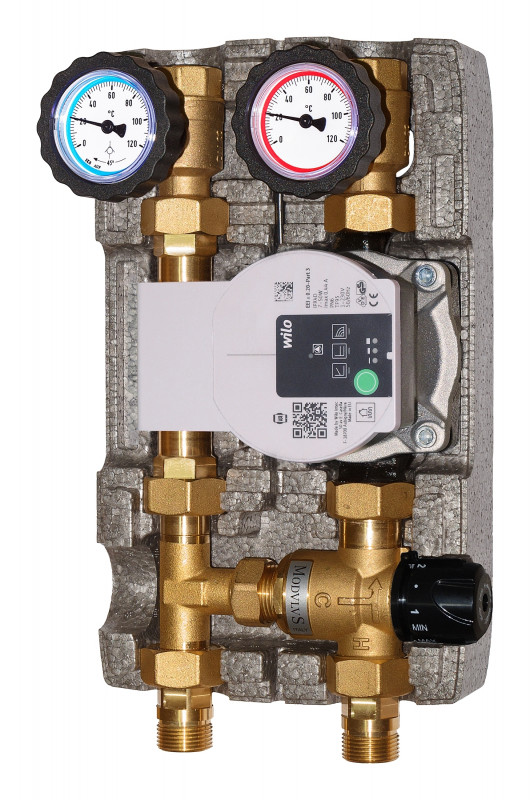

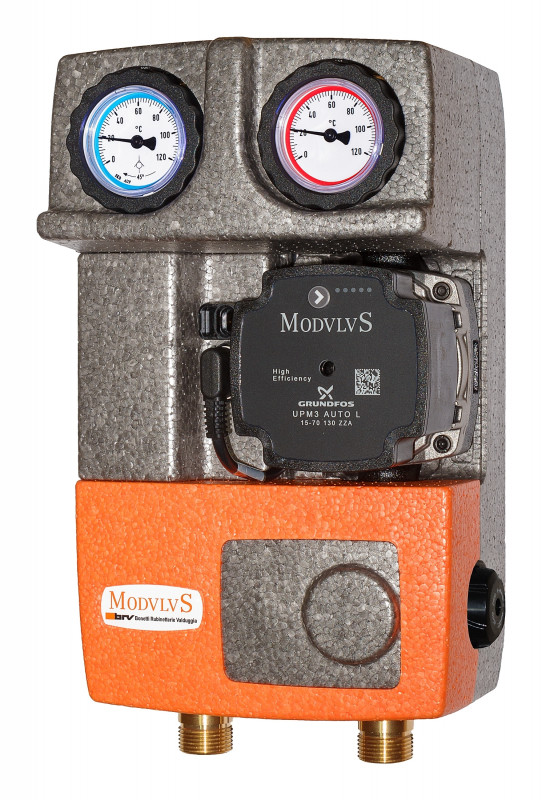

MODULO A 2 VIE CON VALVOLA MISCELATRICE A PUNTO FISSO PREDISPOSTO PER L’INSERIMENTO DI UN CONTABILIZZATORE DI ENERGIA

Il gruppo per circolatori da 1/2” (130 mm) consiste di:

Andata
• Connessione.
• Valvola miscelatrice termostatica regolabile, varianti F1 e F2.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata a tre vie con maniglia porta termometro (termometro con anello rosso; 0°C-120°C). La terza via M10x1 consente l’inserimento ad immersione e la piombatura d i una sonda ø5x45 mm.

Ritorno
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar integrata nella sfera, provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C). La valvola di non ritorno può essere esclusa ruotando la maniglia di 45°.
• Tronchetto plastico 1”x130 mm che deve essere rimosso, dopo la pulizia dell’impianto, per inserire il contabilizzatore di energia.
• Raccordo a T per valvola miscelatrice.
• Connessione.

Interasse 90 mm. Box di isolamento in PPE (Dimensioni: 180x302x142 mm).
PN 10, temperatura massima 90°C.
Connessioni: al generatore o collettore con codolo girevole 3/4” Maschio.
Verso l’utenza 3/4” Femmina.

CAMPO D’IMPIEGO
Per potenze fino a 22 kW (con Δt 20 K) e portata massima di 1000 l/h (*).
Valore Kvs: 2,0 (*).
Dati indicativi calcolati con un circolatore di prevalenza 8 m. Per un dimensionamento preciso o per portate superiori fare riferimento al diagramma.
(*) Dati relativi al modulo senza il contabilizzatore installato.

Codice: 202518-(F1/F2)-20
Con circolatore: 202518-(F1/F2)-(P6/A6/P8)-20

Circolatori disponibili:
Wilo Para 15/6 SC (P6)
Grundfos UPM3S Auto 15-60 (A6)
Wilo Para 15/8 SC (P8)

Contabilizzatori installabili:
DN20 - 1” x 130
Qn 2,5 (20)

Valvole termostatiche disponibili:
Regolazione 20-45°C (F1)
Regolazione 45-70°C (F2)
