M2 FIX3 DN25
MODULO A 2 VIE CON VALVOLA MISCELATRICE A PUNTO FISSO

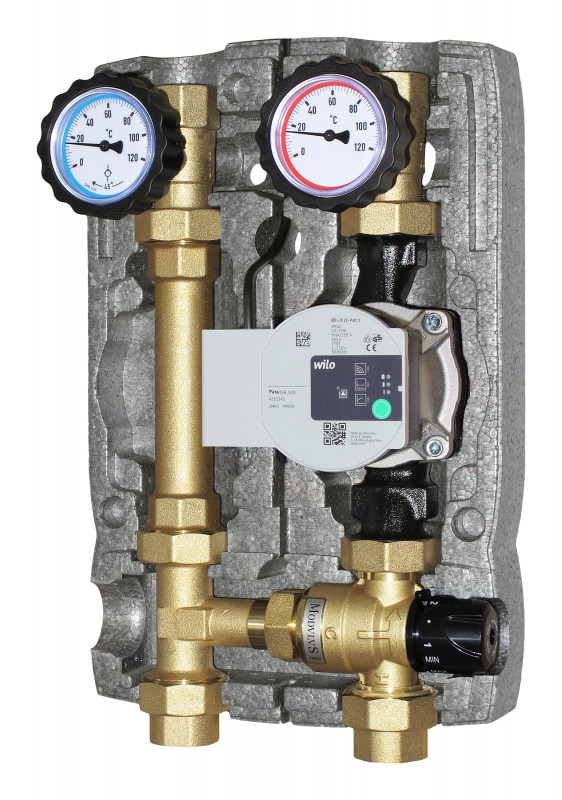

Il gruppo per circolatori da 1” (180 mm) consiste di:
Andata
• Connessione.
• Valvola miscelatrice termostatica regolabile, varianti F1, F2, F3 ed F4.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello r osso; 0°C-120°C).
Ritorno
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Raccordo a T per valvola miscelatrice.
• Connessione.
Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 250x380x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1” Femmina.
CAMPO D’IMPIEGO
Per potenze fino a 35 kW (con Δt 20 K) e portata massima di 1500 l/h.
Valore Kvs: fare riferimento alla tabella sottostante.
Dati indicativi calcolati con un circolatore di prevalenza 6 m. Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nella sezione tecnica.
Codice: 20355R-(F1/F2/F3/F4)
Con circolatore: 20355R-(F1/F2/F3/F4)-(P6/A6/P8)
Circolatori disponibili:
Wilo Para 25/6 SC (P6)
Grundfos UPM3S Auto 25-60 (A6)
Wilo Para 25/8 SC (P8)
Valvole termostatiche disponibili:
Regolazione 20-45°C (F1-F3)
Regolazione 45-70°C (F2-F4)
