M2 FIX3 CS DN20

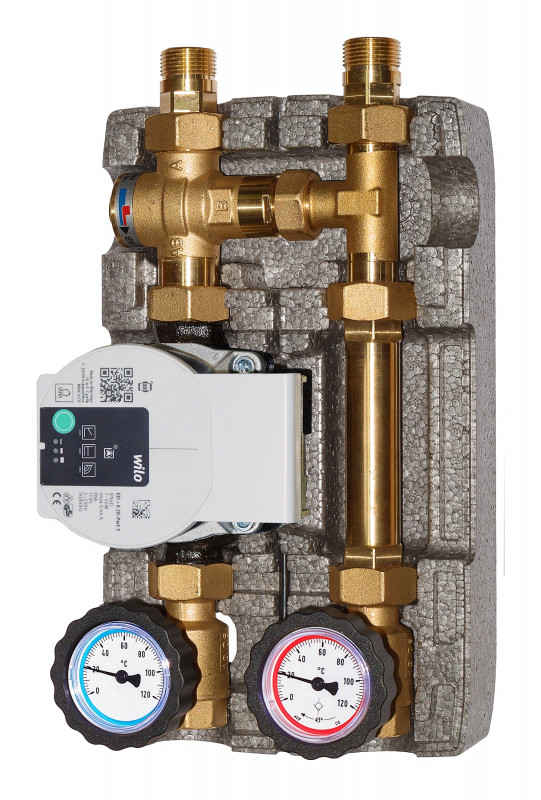

MODULO A 2 VIE CON VALVOLA TERMICA DI RICIRCOLO PER CALDAIE A COMBUSTIBILE SOLIDO
Il gruppo per circolatori da 1/2” (130 mm) consiste di:
Andata
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar integrata nella sfera, provvista di maniglia porta termometro (termometro con anello rosso; 0°C-120°C). La valvola di non ritorno può essere esclusa ruotando la maniglia di 45°
• Raccordo a T per valvola termica.
• Connessione.
Ritorno
• Connessione.
• Valvola termica di ricircolo con sensore immerso nel fluido. Temperatura di apertura 60°C (F3), 45°C (F4) e 55°C (F5).
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello blu; 0°C-120°C).
Interasse 90 mm.
Box di isolamento in PPE (Dimensioni: 180x302x142 mm).
PN 10, temperatura massima 100°C (gruppo senza circolatore).
Connessioni: al generatore 3/4” Femmina.
Verso l’utenza con codolo girevole 3/4” Maschio.
CAMPO D’IMPIEGO
Per potenze fino a 28 kW (con Δt 20 K) e portata massima di 1200 l/h.
Valore Kvs: 2,8
Dati indicativi calcolati con un circolatore di prevalenza 6 m. Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nella sezione tecnica.
Codice: 20255R-F(3/4/5)CS
Con circolatore: 20255R-F(3/4/5)CS-(P6/A6/P8)
Circolatori disponibili:
Wilo Para 15/6 SC (P6)
Grundfos UPM3S Auto 15-60 (A6)
Wilo Para 15/8 SC (P8)
Valvole termostatiche disponibili:
Temperatura inizio apertura 60°C (F3)
Temperatura inizio apertura 45°C (F4)
Temperatura inizio apertura 55°C (F5)
