M2 FIX3 CS DN25
MODULO A 2 VIE CON VALVOLA TERMICA DI RICIRCOLO PER CALDAIE A COMBUSTIBILE SOLIDO DI MEDIA POTENZA

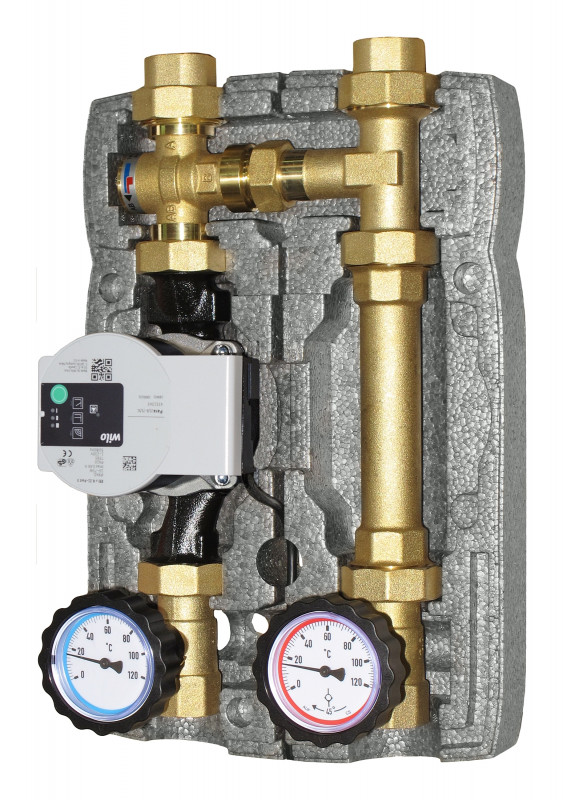

Il gruppo per circolatori da 1” (180 mm) consiste di:
Andata
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno puo essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello rosso; 0°C-120°C).
• Raccordo a T per valvola termica.
• Connessione.
Ritorno
• Connessione.
• Valvola termica di ricircolo con sensore immerso nel fluido. Temperatura di apertura 60°C (F3), 45°C (F4) e 55°C (F5).
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello blu; 0°C-120°C).
Interasse 125 mm.

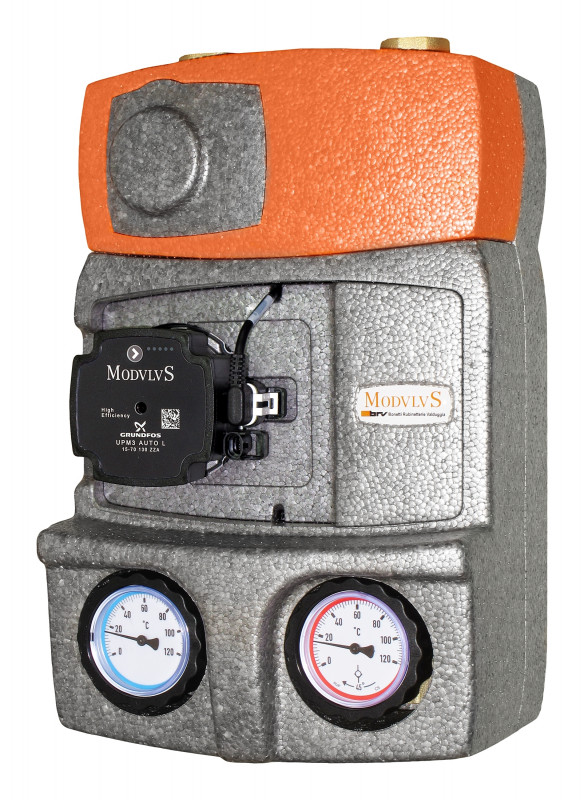

Box di isolamento in PPE (Dimensioni: 250x380x170 mm).
PN 10, temperatura massima 100°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1” femmina.
CAMPO D’IMPIEGO
Per potenze fino a 32 kW (con Δt 20 K) e portata massima di 1400 l/h.
Valore Kvs: 3,0
Dati indicativi calcolati con un circolatore di prevalenza 6 m. Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nella sezione tecnica.
Codice 1”: 20355R-F(3/4/5)CS
Con circolatore: 20355R-F(3/4/5)CS-(P6/A6/P8)
Circolatori disponibili:
Wilo Para 25/6 SC (P6)
Grundfos UPM3S Auto 25-60 (A6)
Wilo Para 25/8 SC (P8)
Valvole termostatiche disponibili:
Temperatura inizio apertura 60°C (F3)
Temperatura inizio apertura 45°C (F4)
Temperatura inizio apertura 55°C (F5)
