M2 Exchange
MODULO DI SCAMBIO TERMICO
Modulo di scambio termico isolato per circuiti idraulici, in ottone stampato.
Con questo dispositivo e possibile separare idraulicamente il circuito primario alimentato da una caldaia a legna, pellet, ecc. dal circuito secondario (es. impianto sottopavimento) negli impianti dove non e accettato fare circolare lo stesso fluido vettore in tutto il circuito.

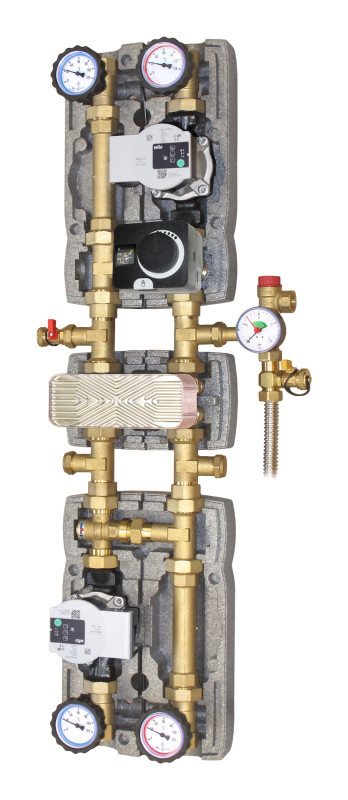

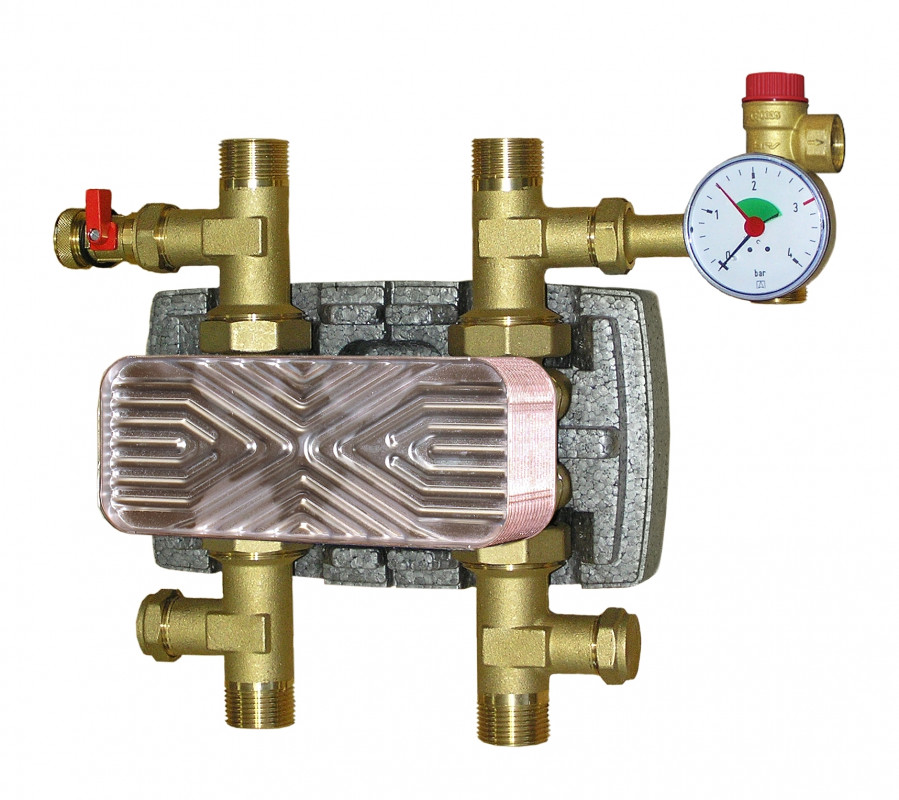

Scambiatore di calore a piastre, asimmetrico, saldobrasato, in acciaio AISI 316. Predisposto per la connessione diretta al modulo anticondensa del circuito primario e al modulo miscelato del lato secondario attraverso connessioni 1” maschio.
E’ possibile collegare vari accessori in corrispondenza dei raccordi a “T”.
Un gruppo di sicurezza 3 bar con relativo manometro o50 mm (0-4 bar) ed un rubinetto di scarico sono gia presenti nel circuito “riscaldamento” (secondario).
Interasse 125 mm.

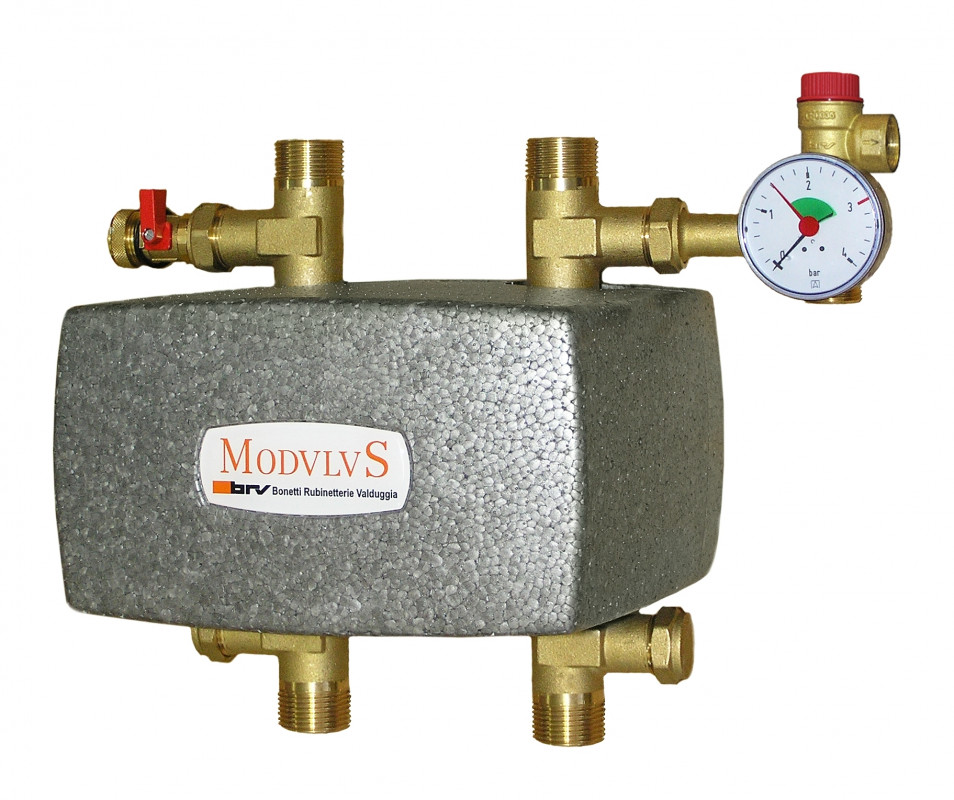

Box di isolamento in PPE (Dimensioni: 250x143x218 mm).
Valvola di sicurezza 50 kW.
PN 10. Temperatura continua 100°C.
Connessioni esterne disponibili: 1” maschio.
Per un dimensionamento preciso o per portate superiori, fare riferimento ai diagrammi nella sezione tecnica.
