M2 Energy DN25
MODULO DIRETTO A 2 VIE PREDISPOSTO PER L’INSERIMENTO DI UN CONTABILIZZATORE DI ENERGIA

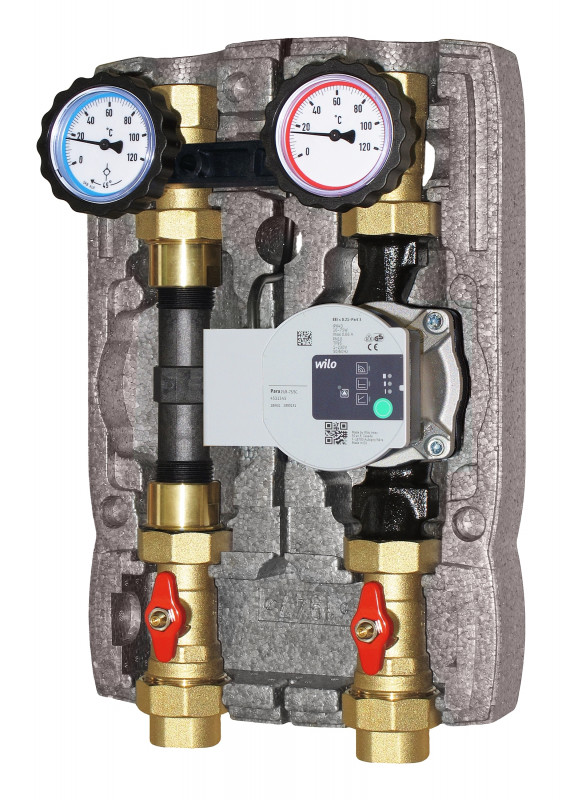

Il gruppo per circolatori da 1” (180 mm) consiste di:
Andata
• Connessione.
• Valvola a sfera flangiata con maniglia a T.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata a tre vie con maniglia porta termometro (termometro con anello rosso; 0°C-120°C). La terza via M10x1 consente l’inserimento ad immersione e la piombatura di una sonda ø5x45 mm.
Ritorno
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Tronchetto plastico 1”x130 mm che deve essere rimosso, dopo la pulizia dell’impianto, per inserire il contabilizzatore di energia.
• Valvola a sfera flangiata con maniglia a T.
• Connessione.
Interasse 125 mm.

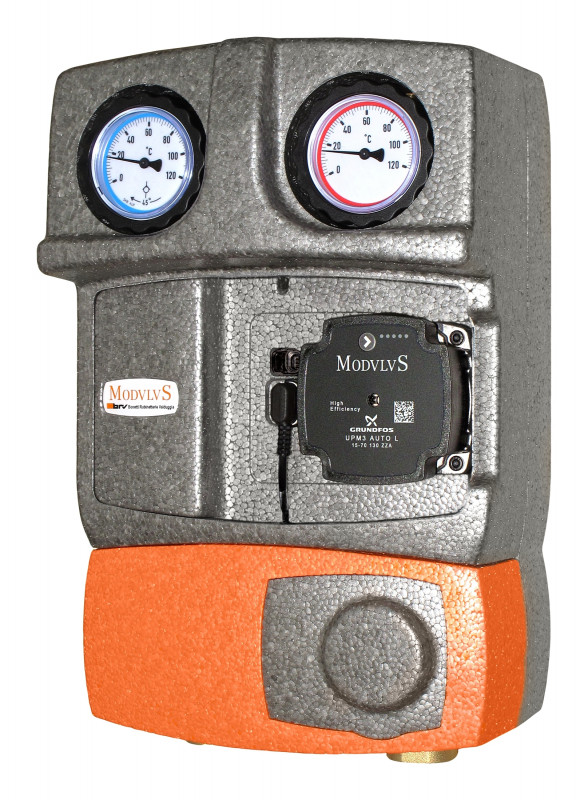

Box di isolamento in PPE (Dimensioni: 250x380x170 mm).
PN 10, temperatura massima 90°C.
Connessioni esterne disponibili: 1” Femmina.
CAMPO D’IMPIEGO
Per potenze fino a 50 kW (con Δt 20 K) e portata massima di 2150 l/h (*).
Valore Kvs: 8,0 (*).
Dati indicativi calcolati con un circolatore di prevalenza 6 m. Per un dimensionamento preciso o per portate superiori fare riferimento ai diagrammi nella sezione tecnica.
(*) Dati relativi al modulo senza circolatore e senza contabilizzatore installato.
Codice 1”: 203518-20
Con circolatore: 203518-(P6/A6/P8)-20
Circolatori disponibili:
Wilo Para 25/6 SC (P6)
Grundfos UPM3S Auto 25-60 (A6)
Wilo Para 25/8 SC (P8)
Contabilizzatori installabili:
DN20 - 1” x 130
Qn 2,5 (20)
