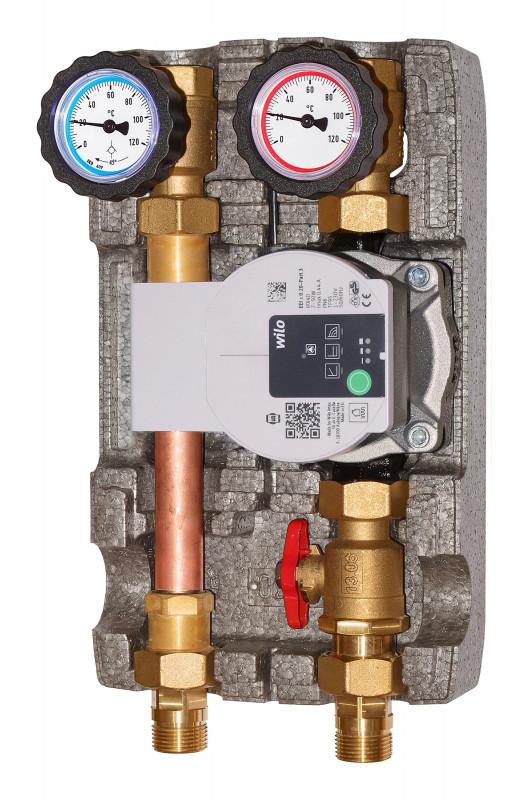

M2 DN20

Modulo diretto a 2 vie

Il gruppo per circolatori da 1/2” (130 mm) consiste di:

Andata
• Connessione.
• Valvola a sfera flangiata con maniglia a T.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con
anello rosso; 0°C-120°C).

Ritorno
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar integrata nella
sfera, provvista di maniglia porta termometro (termometro con anello
blu; 0°C-120°C). La valvola di non ritorno può essere esclusa ruotando la
maniglia di 45°.
• Defangatore e valvola a sfera (per i modelli che lo prevedono)
• Connessione.

Interasse 90 mm. Box di isolamento in PPE (Dimensioni: 180x302x142 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni: al generatore o collettore con codolo girevole 3/4” Maschio.
Verso l’utenza 3/4” Femmina.

CAMPO D’IMPIEGO
Per potenze fino a 35 kW (con Δt 20 K) e portata massima di 1500 l/h.
Valore Kvs: 6,0.
Dati indicativi calcolati con un circolatore di prevalenza 6 m. Per un dimensionamento
preciso o per portate superiori, fare riferimento al diagramma.

Codice: 20255R
Con circolatore: 20255R-(P6/A6/P8)
Con defangatore: 202652
Con circolatore: 202652-(P6/A6/P8)

Circolatori disponibili:
Wilo Para 15/6 SC (P6)
Grundfos UPM3S Auto 15-60 (A6)
Wilo Para 15/8 SC (P8)
