CLIMA L

MODULO A 2 VIE CON VALVOLA MISCELATRICE A 3 VIE CON BY-PASS INTEGRATO E CENTRALINA CLIMATICA INTEGRATA PER IMPIANTI COMPLESSI

Gruppo di regolazione climatico per 1 o 2 circuiti e richiesta di energia (fonte di calore), produzione acqua calda sanitaria o solare; gestione sistema di raffrescamento. Possibilità di collegare più moduli idraulici tra di loro
tramite CAN-Bus. Il modulo, acquisendo il valore della temperatura esterna, determina la corretta temperatura di mandata dell’impianto sulla base della curva climatica impostata.
Completamente montato e collaudato non richiede nessun collegamento elettrico: il circolatore, il servomotore della valvola miscelatrice e la centralina climatica sono precablati per una funzionale ed efficace installazione.

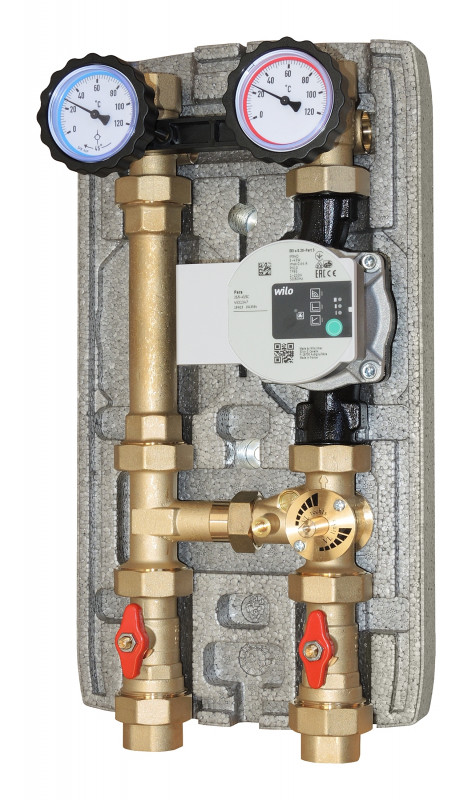

Il gruppo per circolatori da 1” (180 mm) consiste di:

Andata
• Connessione.
• Valvola a sfera flangiata di isolamento con bocchettoni.
• Valvola miscelatrice a 3 vie con servomotore e by-pass regolabile. Mediante il by-pass (registrabile frontalmente) è possibile miscelare alla mandata una quantità d’acqua, proveniente dal ritorno dell’impianto.
• Circolatore sincrono ad alta efficienza: Wilo Para SC con prevalenze di 6 m e 8 m.
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0°-120°C).

Ritorno
• Valvola a sfera flangiata con valvola di non ritorno 20 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Raccordo a T per valvola miscelatrice.
• Valvola a sfera flangiata di isolamento con bocchettoni.
• Connessione.

Interasse 125 mm.

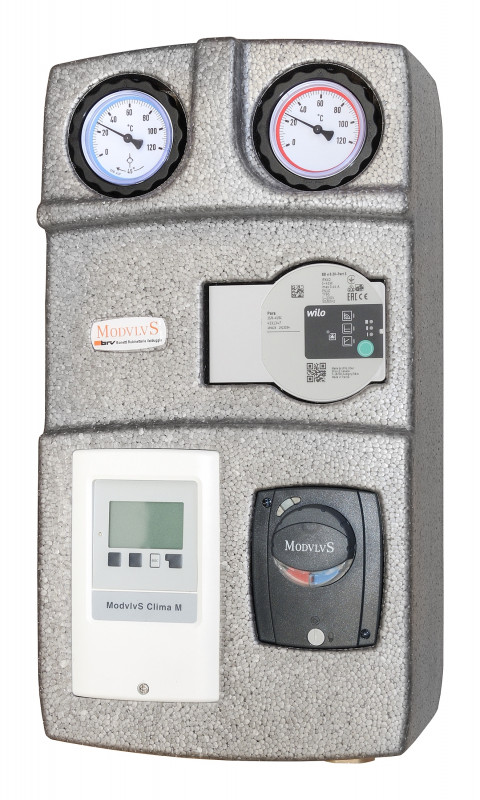

Box di isolamento in PPE (Dimensioni: 250x466x215 mm).
Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una facile installazione sia alla parete che al bollitore.

PN 10, temperatura massima 110°C.
Connessioni esterne disponibili: 1” Femmina.

CAMPO D’IMPIEGO
Per potenze fino a 38 kW (con Δt 15 K) e portata massima di 2200 l/h.
Valore Kvs: 7,0.
Dati indicativi calcolati con il circolatore Wilo Para SC 25/6 (prevalenza 6 m).
Per potenze fino a 20 kW (con Δt 8 K) e portata massima di 2200 l/h.
Valore Kvs: 7,0.
Dati indicativi calcolati con il circolatore Wilo Para SC 25/8 (prevalenza 8 m).
Per un dimensionamento preciso o portate superiori, fare riferimento alla sezione tecnica.

Codice 1”: 20359R-M33-LHC(P6/P8)
