MCCS 3 Art. 745-3

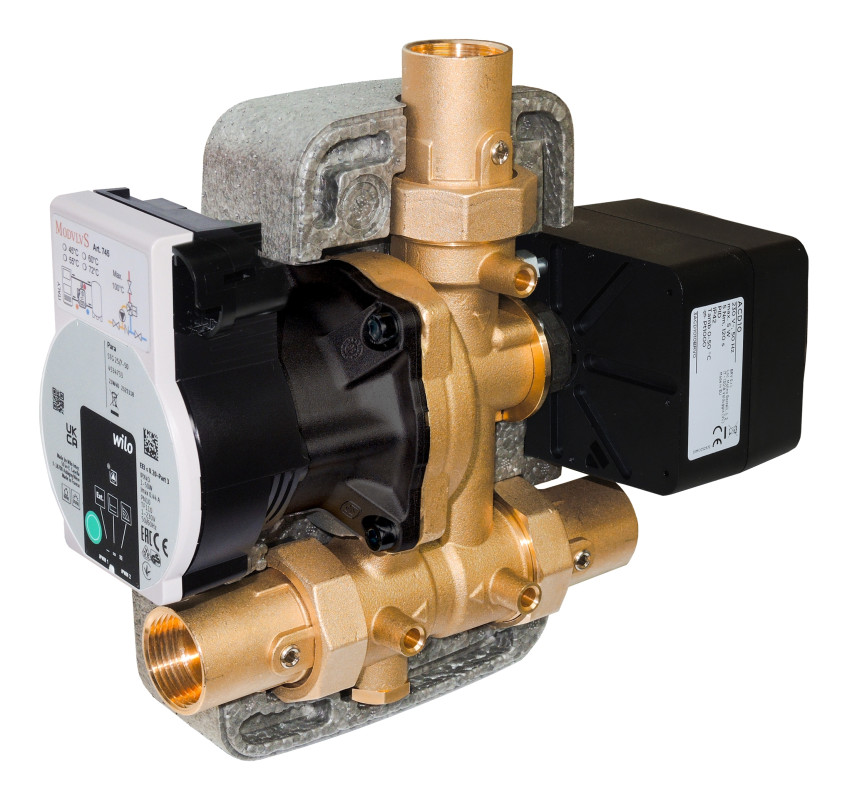

GRUPPO DI RICIRCOLO ANTICONDENSA CON CONTROLLO ELETTRONICO
Funzione
Il gruppo di circolazione anticondensa consente di collegare direttamente il generatore a combustibile solido al sistema di riscaldamento o all’accumulatore inerziale senza l’ausilio di altri dispositivi. Il gruppo infatti racchiude in un compatto ed elegante isolamento la pompa di circolazione, la valvola miscelatrice a controllo elettronico, il clapet di circolazione naturale escludibile, valvole di isolamento e termometri. Esso regola automaticamente, al valore impostato sul servomotore, la temperatura dell’acqua di ritorno al generatore.
Il dispositivo mantiene il generatore di calore a temperatura elevata (sempre al di sopra di quella di condensazione) in qualsiasi condizione di utilizzo, evitando la formazione di sedimenti sia nella caldaia che nella canna fumaria, migliorandone cosi l’efficienza e la durata. Sono quindi scongiurati fenomeni di corrosione del generatore o pericolosi incendi delle canne fumarie.
Caratteristiche
Gruppo di ricircolo anticondensazione e distribuzione con controllo elettronico della temperatura di ritorno verso generatori di calore a combustibile solido.
Corpo in fusione di ottone CB753S. Finitura in ottone giallo.
• Circolatore sincrono ad alta efficienza Wilo Para STG/8.
• Pressione massima di esercizio: 10 bar.
• Temperatura massima: 100°C.
• Miscelatrice con servomotore a punto fisso.
• Sonda di temperatura PT1000 con kit di fissaggio a contatto al tubo.
• Valvola a clapet a circolazione naturale: comandabile esternamente, puo essere inclusa o esclusa in funzione delle caratteristiche dell’impianto.
• Termometri di indicazione della temperatura: 0-120°C.
Temperatura di deviazione: selezionabile da 10 a 90°C.
Connessioni esterne disponibili: 1” e 1”1/4 femmina, 28 mm per tubo rame.
Installazione
Il gruppo di ricircolo anticondensa puo essere installato da entrambi i lati del generatore rispettando le seguenti indicazioni:
• Sul tubo di ritorno alla caldaia in modalita miscelazione rispettando le direzioni del flusso indicate sul corpo.
• In posizione verticale (con l’asse del circolatore orizzontale) per consentire
il funzionamento idraulico della valvola di circolazione naturale a clapet.
CAMPO D’IMPIEGO
Per potenze fino a 90 kW (con Δt 30 K) e portata massima di 2600 l/h.
Per un dimensionamento preciso o per portate superiori, fare riferimento al diagramma nella sezione tecnica.
Codice 1”: 204MCCS-S8-(ACC/M21)
Codice 1”1/4: 205MCCS-S8-(ACC/M21)
Codice 28 mm: 228MCCS-S8-(ACC/M21)
Circolatore sincrono:
Wilo Para STG/8 (S8)
Temperatura di deviazione:
selezionabile da 10 a 90°C.
Disponibile anche una versione con servomotore a tre punti (codice con finale ...-M21). In questo caso e necessaria un’elettronica di controllo esterna.
