Art. 736

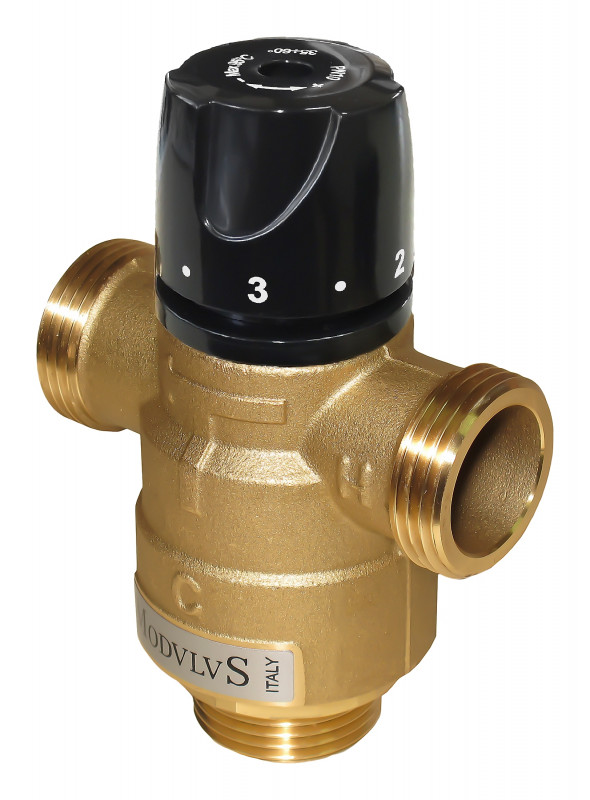

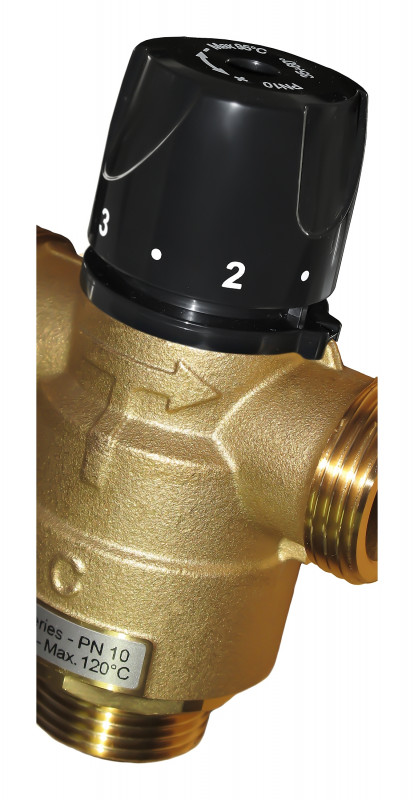

MISCELATORE TERMOSTATICO ANTISCOTTATURA

Applicazioni
Miscelatore termostatico con elevate prestazioni per applicazioni di riscaldamento (radiatori o a pavimento), raffrescamento, acqua potabile e solare termico.
La costruzione asimmetrica del corpo valvola, dove l’uscita miscelata è in linea con il raccordo dell’acqua calda, generalmente consente una maggiore facilità d’installazione. La portata eccezionalmente elevata dei modelli con Kvs 4,0 e 4,4 è garantita dall’otturatore di generose dimensioni: una scelta costruttiva che permette di lavorare con una corsa estremamente contenuta a tutto vantaggio della precisione di regolazione al variare della pressione e temperatura di alimentazione. In particolare il modello con Kvs 2,5 è principalmente indicato in applicazioni per acqua potabile al punto d’uso, potendo infatti garantire una regolazione stabile in ±1°C. Il modello Kvs 2,5 è inoltre caratterizzato da dimensioni particolarmente contenute.

Caratteristiche
Miscelatore termostatico antiscottatura con elevate prestazioni.
Corpo in ottone stampato. Finitura in ottone giallo. Controllo della temperatura inviata all’utenza regolabile e disponibile in tre intervalli di regolazione.
• Pressione massima statica 10 bar (PN 10); dinamica 5 bar.
• Massimo rapporto tra le pressioni 2:1.
• Temperatura massima in ingresso: modelli F3 e F4 continua 100°C (breve periodo: 120°C per 20 s); modelli F5: 95°C; modelli F7: 65°C.
• Campo di regolazione temperatura: 20÷45°C; 45÷70°C; 35÷60°C e 10-30°C.
• Stabilità di regolazione: ±2°C (Kvs 4,0 e 4,4) e ±1°C (Kvs 2,5) entro le prestazioni massime.
• Compatibile con fluidi anticongelanti (glicole ≤ 50%).

Connessioni esterne disponibili:
1” e 1"1/4 Maschio tenuta piana.

Codice 1” Kvs 2,5: 04736-F(3/4/5/7)-2.5
Codice 1” Kvs 4,0: 04736-F(3/4/5/7)-4.0
Codice 1” Kvs 4,4: 04736-F(3/4/5/7)-4.4
Codice 1”1/4 Kvs 4,4: 05736-F(3/4/5/7)-4.4

Temperature disponibili:
Da 20°C a 45°C (cod. F3)
Da 45°C a 70°C (cod. F4)
Da 35°C a 60°C (cod. F5)
Da 10°C a 30°C (cod. F7)

Kvs disponibili:
2.5 = Kvs massimo 2,5; fino a 51 l/min (1,5 bar). Kv nominale 2,4 (*)
4.0 = Kvs massimo 4,0; fino a 82 l/min (1,5 bar). Kv nominale 3,6 (*)
4.4 = Kvs massimo 4,4; fino a 90 l/min (1,5 bar). Kv nominale 4,2 (*)

(*) Test effettuati presso il nostro laboratorio, alle condizioni di prova riportate qua di seguito, con una pressione differenziale di 1 bar (senza accessori di connessione):
F3: Th:55°C, Tc:24°C, Tmix:32°C;
F4: Th:75°C, Tc:40°C, Tmix:55°C;
F5: Th:65°C, Tc:10°C, Tmix:51°C;
F7: Th:18°C, Tc:8°C, Tmix:14°C
Kvs 2,4 → 40 l/min;
Kvs 3,9 → 60 l/min;
Kvs 4,2 → 70 l/min
