M2 MIX3 CS DN32
MODULE A 2 VOIES POUR CHAUDIERES A COMBUSTIBLE SOLIDE AVEC SERVOMOTEUR ELECTRONIQUE POUR LE CONTROLE DE LA TEMPERATURE DE RETOUR

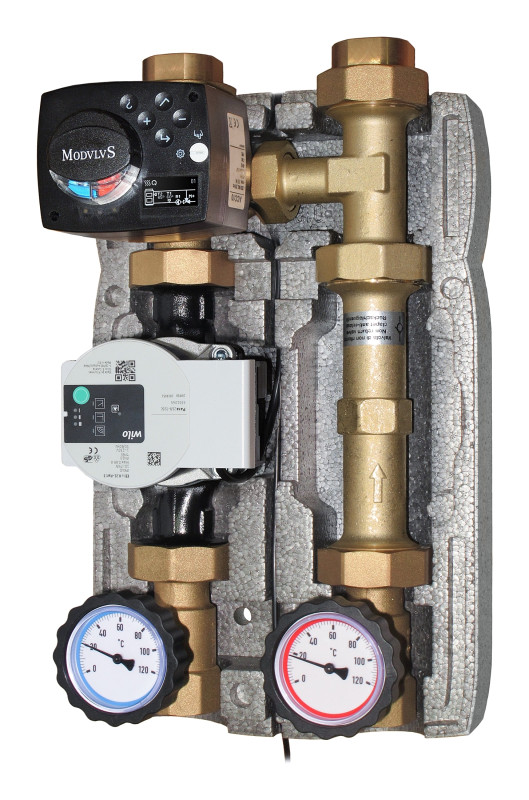

Le module hydraulique pour circulateurs 1”1/4 (180 mm) est compose de:
Depart
• Vanne d’arret avec bride avec volant de commande porte-thermometre (anneau rouge, 0°C-120°C).
• Raccord avec clapet anti-retour integre 20 mbar.
• Raccord en T pour la vanne melangeuse.
• Connexion.
Retour
• Connexion.
• Vanne melangeuse a 3 voies avec servomoteur electronique.
• Circulateur synchrone haut rendement pre-cable (pour le modeles qui l’incluent).
• Vanne d’arret avec bride et volant de commande porte-thermometre (anneau bleu, 0°C-120°C).

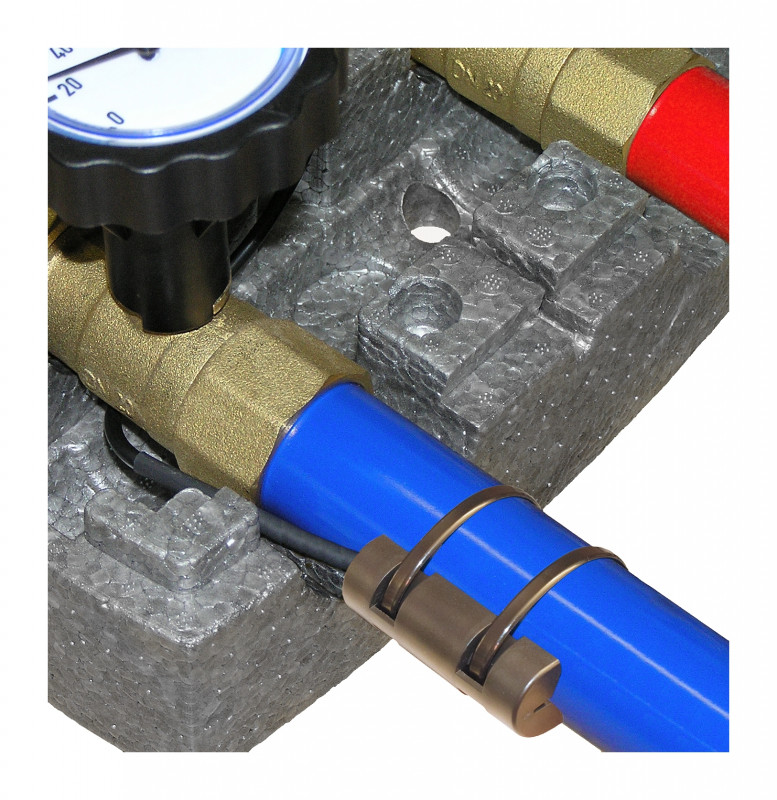

• Sonde de temperature.
Entraxe 125 mm.
Coque isolante en PPE (Encombrement: 250x400x170 mm).
PN 10, temperature maxima 110°C (module sans circulateur).
Connexions disponibles: 1”1/4 Femelle.
DOMAINE D’UTILISATION
Pour puissance jusqu’a 111 kW (avec Δt 20 K) et debit maximum 4800 l/h.
Valeur Kvs: 13,0.
Donnees indicatives calculees avec un circulateur de 8 metres d’hauteur d’elevation (Wilo Stratos Para 30/1-8). Pour un dimensionnement precis ou pour des debits plus eleves, veuillez considerer le diagramme.
Code 1”1/4: 20555R-M3C-CT
Avec circulateur: 20555R-M3C-(A6/P7/P8)-CT
Code 1”1/4:20555R-M3C-M21
Avec circulateur: 20555R-M3C-(A6/P7/P8)M21
Un modele avec servomoteur a 3 points est aussi disponible (code avec partie finale ...M21). En ce cas une regulation electronique exterieure est necessaire.
Circulateurs disponibles:
Grundfos Alpha 1 L 32-60 (A6)
Wilo Para 30/8 SC (P7)
Wilo Stratos Para 30/1-8 (P8)

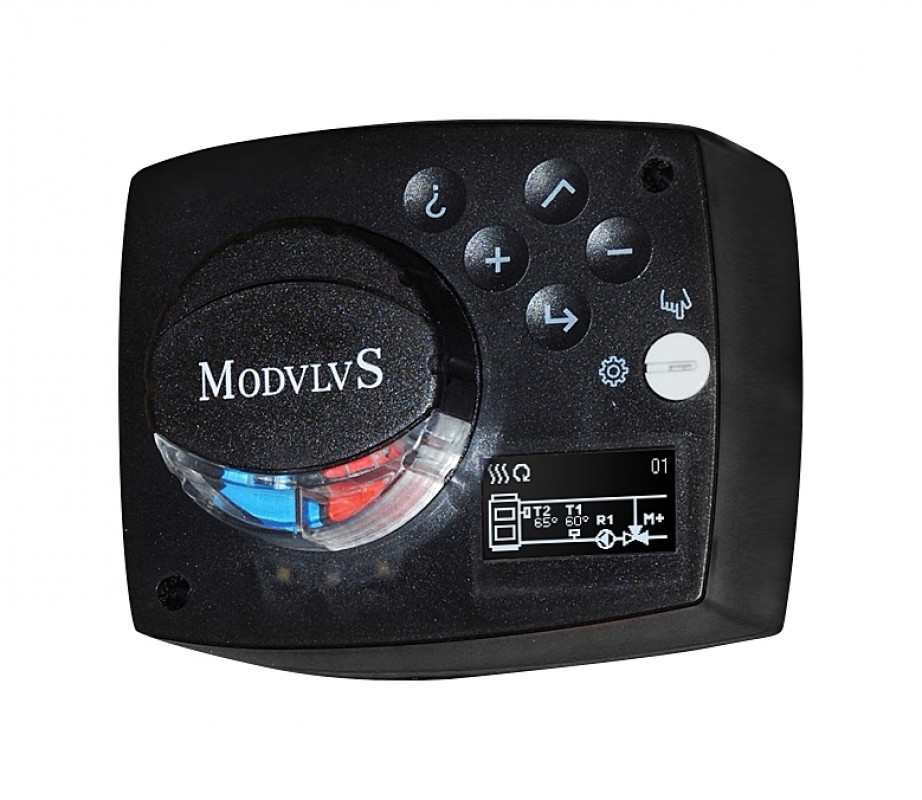

L’electronique du servomoteur garde constante la temperature selectionnee pour la voie de retour, en la controllant parmis une sonde (inclue) montee sur le tuyau par contact. Visualisation de la temperature mesuree et de la temperature objectif, sur ecran LCD reversible.
Selection de la temperature objectif reglable de 5°C jusqu’a 95°C. Regulation sur 90°C. Alimentation a 230V, couple de rotation 6 Nm, IP42.
